Scottoiler e-System Montage

[fd_89]

Hallo Ihr lieben,

habe die SuFu gequält nur leider nicht fündig geworden .
Kann mir jemand Bilder zukommen lassen wie und wo Ihr den Spenderschlauch montiert habt?
Des Weiteren würde mich Interessieren wo habt ihr das RMV verstaut.

Bin über alles zu diesem Thema dankbar.
Bilder, Anleitungen Tipps und Tricks.

Vielen Dank im Voraus

Grüße
D.

[Beaufort]

Hallo D.,

den Spenderschlauch habe ich, so wie in der Anleitung beschrieben, unterhalb der Schwinge geführt und mit den beiligenden Klebepads befestigt.

Allerdings bin ich mit den beiliegenden nicht ausgekommen

Im Netz kannst Du Nachschub kaufen.

Das Reservoir liegt bei links mir in der Verkleidung unterhalb der Soziasitzbank. Dort ist er am unauffälligsten und zum neuen Befüllen brauche ich nur die Soziasitzbank abzunehmen.
Von dort aus kannst Du den Schlauch und die Kalbel problemlos zu Bat. und zum Spender führen.
Den Spender habe ich außen anliegen. Er kann auf der Rückseite der Aufnahme der Prismabuchsen angeschraubt werden.

[Albi]

Hallo D.,

den Spenderschlauch habe ich, so wie in der Anleitung beschrieben, unterhalb der Schwinge geführt und mit den beiligenden Klebepads befestigt.

Allerdings bin ich mit den beiliegenden nicht ausgekommen

Im Netz kannst Du Nachschub kaufen.

Das Reservoir liegt bei links mir in der Verkleidung unterhalb der Soziasitzbank. Dort ist er am unauffälligsten und zum neuen Befüllen brauche ich nur die Soziasitzbank abzunehmen.
Von dort aus kannst Du den Schlauch und die Kalbel problemlos zu Bat. und zum Spender führen.
Den Spender habe ich außen anliegen. Er kann auf der Rückseite der Aufnahme der Prismabuchsen angeschraubt werden.

Welches Modelljahr fährst du? Bei mir wollte das Reservoir da nicht so wirklich reingehen hast evtl. Bilder?

Ich kam mit den Klebepads aus kann auch gerne mal noch Bilder machen, falls gewünscht.

[Beaufort]

Bilder kann ich Dir gerne machen...
Damit Du es reinbekommst, musst Du die Verkleidung abbauen
Dann passt es rein und Du kommst gut ran.


Ich hatte nur 4 Klebepads dabei, die habe ich allein schon unter der Schwinge verballert
Zusätzlich habe ich neben dem Dämper noch eines zur besseren Führung geklebt.

Ich fahre ne 2017er

[Albi]

Bilder kann ich Dir gerne machen...
Damit Du es reinbekommst, musst Du die Verkleidung abbauen
Dann passt es rein und Du kommst gut ran.


Ich hatte nur 4 Klebepads dabei, die habe ich allein schon unter der Schwinge verballert
Zusätzlich habe ich neben dem Dämper noch eines zur besseren Führung geklebt.

Ich fahre ne 2017er

Ok des erklärt einiges^^ zum abbauen bin ich zu faul da lass ich das Reservoir wos jetzt ist

Bei meiner alten R1 hat ich das Reservoir auch da hinten untergebracht, da hat sich allerdings der Klett gelockert und dann lief da alles aus der Entlüftung vom Reservoir raus... seit dem verbau ich die Teile immer extern, ist zwar optisch nicht ganz optimal aber ich kann gut damit leben

[fd_89]

Bilder kann ich Dir gerne machen...
Damit Du es reinbekommst, musst Du die Verkleidung abbauen
Dann passt es rein und Du kommst gut ran.


Ich hatte nur 4 Klebepads dabei, die habe ich allein schon unter der Schwinge verballert
Zusätzlich habe ich neben dem Dämper noch eines zur besseren Führung geklebt.

Ich fahre ne 2017er

Wenn du hier 1-2 Bilder reinstellt wäre ich dir auch dankbar

Grüße
D.

[Beaufort]

Wovon hättest Du gern ein Bild ?
Wo das Reservoir sitzt ?

[fd_89]

Wovon hättest Du gern ein Bild ?
Wo das Reservoir sitzt ?

Hallo,

Jap ein bild vom sitz des RMV's und eines von der Befestigung der Spenderdüse

Vielen Dank

[Beaufort]

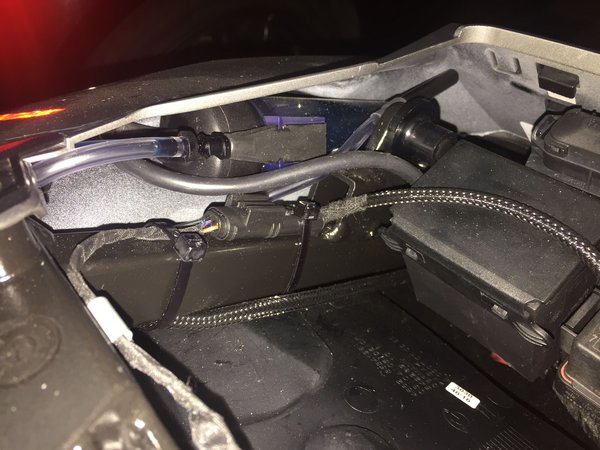

Hier erst einmal das Reservoir

[fd_89]

Hier erst einmal das Reservoir

Vielen dank

[Albi]

Hier erst einmal das Reservoir

So solltest du das Reservoir keinesfalls lassen, wenn Öl in den Luftschlauch kommt, was auf dem Bild auch schon der Fall ist, kann der Öler komplett ausfallen. Das hatte ich bei mir schon mal, zusätzlich ist das Öl dann noch ausgelaufen weil die Abdichtung das auf Dauer nicht mitmacht.

Die Öffnung mit dem Luftschlauch muss immer oben sein, im liegenden Zustand sowieso. Hat mir Rock Oil damals auch ausdrücklich so mitgeteilt!!

Nicht das dir auch noch so en Schaden blüht oder anderen die es so verbauen wollen.

[Beaufort]

Hi Albi,

danke für den Hinweis.

Ich denke, das passt schon. Das Öl aus dem Schlauch habe ich nach dem Erstellen des Fotos entfernt.
Das lag daran, dass ich das Reservoir beim ersten Mal randvoll gefüllt habe. Die Entlüftung muss ölfrei bleiben, weil das Pümpchen sicher zu schwach ist um es leer zu ziehen. Ich werde trotzdem ein Auge drauf haben.

Nochmals danke für den Tip.

[Albi]

Kein Problem, dafür hat man so ein Forum ich mache mein Reservoir nur noch halbvoll, dann kommt auch kein Öl mehr in die Luftleitung.

[fd_89]

Kein Problem, dafür hat man so ein Forum ich mache mein Reservoir nur noch halbvoll, dann kommt auch kein Öl mehr in die Luftleitung.

Wie recht du hast.
Wo hast du bei dir die Spenderdüse befestigt?
Kannst du mal ein bild hier rein stellen?

Grüße
Daniel

[Beaufort]

Hast Du eine Heckständeraufnahem verbaut ?
