Cartool Buchse Navi anschließen

Alles was mit Navgation und GPS zu tun hat.

Re: Cartool Buchse Navi anschließen

Beitragvon geggo » 08.04.2018, 19:35

Hallo,

klemm mal den Minus direkt an Masse,also nicht über den Cartool-Stecker oder sowas.

MfG geggo
geggo

Beiträge: 134
Registriert: 20.06.2016, 19:59
Motorrad: 1250+650 GS,Schwalbe

Re: Cartool Buchse Navi anschließen

Beitragvon Martin-Bike » 16.02.2020, 10:19

Hallo ,

Hat den Cartoolanschluss bei der K67 (S1000RR ab 19) schon jmd gefunden ??

Gruß
nur wer weis was er tut, kann machen was er will !!
Benutzeravatar
Martin-Bike

Beiträge: 187
Registriert: 17.11.2017, 20:13
Motorrad: 1000RR

Re: Cartool Buchse Navi anschließen

Beitragvon Heli » 16.02.2020, 10:54

Martin-Bike hat geschrieben:Hallo ,

Hat den Cartoolanschluss bei der K67 (S1000RR ab 19) schon jmd gefunden ??

Gruß


Bedienungsanleitung Seite 211 "Stecker für Sonderzubehör"

Sitzt unter der linken Seitenverkleidung, scheint allerdings so als wäre der zusätzliche Cartool Anschluß nicht mehr vorhanden.
Benutzeravatar
Heli

Beiträge: 779
Registriert: 28.07.2016, 08:10
Motorrad: S1000RR

Re: Cartool Buchse Navi anschließen

Beitragvon Martin-Bike » 16.02.2020, 12:01

Heli hat geschrieben:
Martin-Bike hat geschrieben:Hallo ,

Hat den Cartoolanschluss bei der K67 (S1000RR ab 19) schon jmd gefunden ??

Gruß


Bedienungsanleitung Seite 211 "Stecker für Sonderzubehör"

Sitzt unter der linken Seitenverkleidung, scheint allerdings so als wäre der zusätzliche Cartool Anschluß nicht mehr vorhanden.



..... so scheint es zu sein , daher die Frage scratch
nur wer weis was er tut, kann machen was er will !!
Benutzeravatar
Martin-Bike

Beiträge: 187
Registriert: 17.11.2017, 20:13
Motorrad: 1000RR

Re: Cartool Buchse Navi anschließen

Beitragvon Stratos-Schorsch » 16.02.2020, 13:02

Natürlich ist der Stecker noch da!

Mach die Patrone von der Tankentlüftung ab, Gummi aushängen, Patrone etwas hochschieben, dann den Kabelbinder abschneiden und dann findest du den Anschluss mit Blindkappe!

Gruß Jörg
Stratos-Schorsch

Beiträge: 2894
Registriert: 29.10.2012, 22:06
Wohnort: Dinslaken
Motorrad: M1000RR C./M1000R C.

Re: Cartool Buchse Navi anschließen

Beitragvon Martin-Bike » 16.02.2020, 14:02

Stratos-Schorsch hat geschrieben:Natürlich ist der Stecker noch da!

Mach die Patrone von der Tankentlüftung ab, Gummi aushängen, Patrone etwas hochschieben, dann den Kabelbinder abschneiden und dann findest du den Anschluss mit Blindkappe!

Gruß Jörg


.... also 2 Stück mit Blindkappe ??
Frage nur weil ich den ersten schon gefunden hab (der nicht passt) und ungern die verkleidung runter machen will wenn kein 2ter stecker dort ist ,.....
nur wer weis was er tut, kann machen was er will !!
Benutzeravatar
Martin-Bike

Beiträge: 187
Registriert: 17.11.2017, 20:13
Motorrad: 1000RR

Re: Cartool Buchse Navi anschließen

Beitragvon BenzoL » 16.02.2020, 14:16

Ich hab noch einen neuen CARTOOL Stecker günstig abzugeben -> CARTOOL Stecker
gruß Jan / Wischi#85

Termine 2024
19.-21.06 Assen
26.-27.09 OSL
Benutzeravatar
BenzoL

Beiträge: 205
Registriert: 03.10.2015, 11:32
Motorrad: S1RR + Tuono V4 FC

Re: Cartool Buchse Navi anschließen

Beitragvon Martin-Bike » 16.02.2020, 15:25

@ Jörg:

Ich hätte mir echt gewünscht dass Du recht hast , leider aber nicht .
Hatte soeben die verkleidung und den Behälter der Tankentlüfung runter , -
devinitiv KEIN CARTOOL Stecker !!

Der Stecker mit Blindkappe ist für den Federwegsensor !!

Sonst ist da NIX , leider
nur wer weis was er tut, kann machen was er will !!
Benutzeravatar
Martin-Bike

Beiträge: 187
Registriert: 17.11.2017, 20:13
Motorrad: 1000RR

Re: Cartool Buchse Navi anschließen

Beitragvon Stratos-Schorsch » 16.02.2020, 16:24

Ja, diesen Stecker meinte ich auch!

Da du im anderen Fred Federwegsensor schon gefragt hattest, dachte ich dass du einen Sensor anklemmen möchtest.

Hättest du mal gestern eher gefragt, bis abends hatte ich noch alle Lackteile der RR runter, an der HP ist z. B. auf der rechten Seite auch noch ein freier Stecker, der nirgends in der Beschreibung auftauchte, vielleicht ist an der neuen ja auch noch einer versteckt?!

Gruß Jörg
Stratos-Schorsch

Beiträge: 2894
Registriert: 29.10.2012, 22:06
Wohnort: Dinslaken
Motorrad: M1000RR C./M1000R C.

Re: Cartool Buchse Navi anschließen

Beitragvon Martin-Bike » 16.02.2020, 17:59

Die suche hat ein ende;

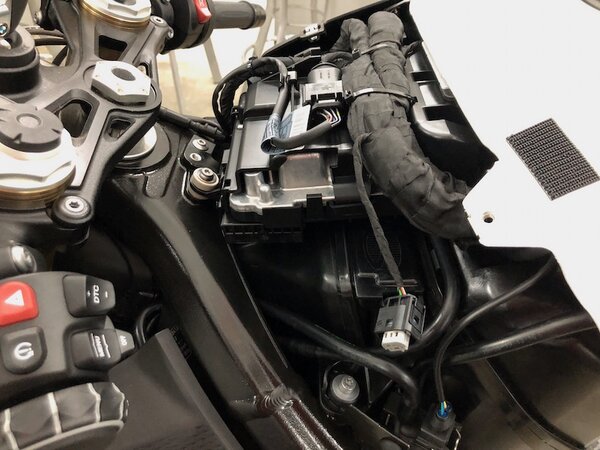

Der Stecker zum Anschluss von Navi / USB Geräten mit geschaltetem 12V+ auch CARTOOL genannt ist bei der
S1000RR K67 unter der Tankhaube neben dem Steuergerät (3pol grau)
Der Stecker zum Anschluss vom Federwegsensor vorne ist wie in der Bedienungsanleitung beschrieben (3pol schwarz)
winkG
Dateianhänge
S1000RR K67
nur wer weis was er tut, kann machen was er will !!
Benutzeravatar
Martin-Bike

Beiträge: 187
Registriert: 17.11.2017, 20:13
Motorrad: 1000RR

Re: Cartool Buchse Navi anschließen

Beitragvon Stratos-Schorsch » 16.02.2020, 18:23

Sauber Danke ThumbUP

Falls ich mal den Anschluss brauche, muss ich nicht mehr suchen :D

Gruß Jörg
Stratos-Schorsch

Beiträge: 2894
Registriert: 29.10.2012, 22:06
Wohnort: Dinslaken
Motorrad: M1000RR C./M1000R C.

Re: Cartool Buchse Navi anschließen

Beitragvon Pinocchio » 02.05.2020, 15:40

Hallo zusammen,

heute ist mein Cattool Stecker gekommen. Wie schließe ich den an?
Es gibt nur die Nummern auf den Kabeln 1, 2 oder 3!!
Welche Nr. ist Plus und welche ist Minus?

Vielen Dank vorab

Grüße Dirk Bild

Gesendet von meinem SM-G975F mit Tapatalk
Benutzeravatar
Pinocchio

Beiträge: 378
Registriert: 10.04.2012, 17:11
Motorrad: S1000RR 2019

Re: Cartool Buchse Navi anschließen

Beitragvon dommuc » 02.05.2020, 15:50

steht doch im allerersten thread....
dommuc

Beiträge: 171
Registriert: 24.12.2017, 13:21
Motorrad: S1000R

Re: Cartool Buchse Navi anschließen

Beitragvon Pinocchio » 02.05.2020, 17:13

So, USB Dose angeschlossenen und alles ok. Hier meine Bilder...BildBild

Gesendet von meinem SM-G975F mit Tapatalk
Benutzeravatar
Pinocchio

Beiträge: 378
Registriert: 10.04.2012, 17:11
Motorrad: S1000RR 2019

Re: Cartool Buchse Navi anschließen

Beitragvon Bauer Motorbike » 05.06.2020, 09:42

Hallo zusammen,

wir bieten komplette USB-Ladestrom Anschlusskits für den Cartool-Stecker der BMW an.
Falls also noch jemand eine Komplettlösung sucht, kann er gerne mal bei uns reinschauen! :D

10% Rabattcode: S1000

https://www.bauer-motorbike.com/shop/USB-Ladestrom-Anschlusskit-f%C3%BCr-BMW-Motorr%C3%A4der-611656-83300413585-Cartool-p179890656

Benutzeravatar
Bauer Motorbike

Beiträge: 13
Registriert: 14.05.2019, 16:19
Motorrad: S1000 RR
